Линия Рифей-Буран-5.0-750

3 740 000 руб. с учетом НДС 20%

Камень пустотелый 390х190х188 мм: 600 шт/час
Плитка тротуарная 200х100 мм кв. м: 56 м/час

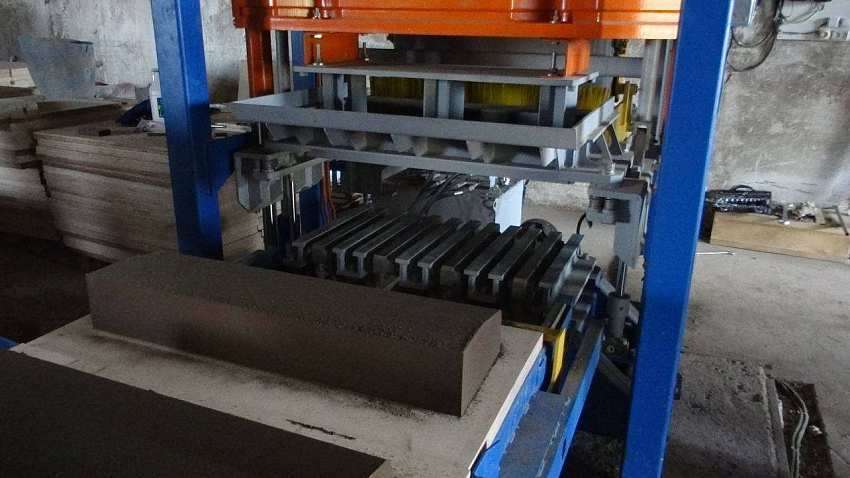

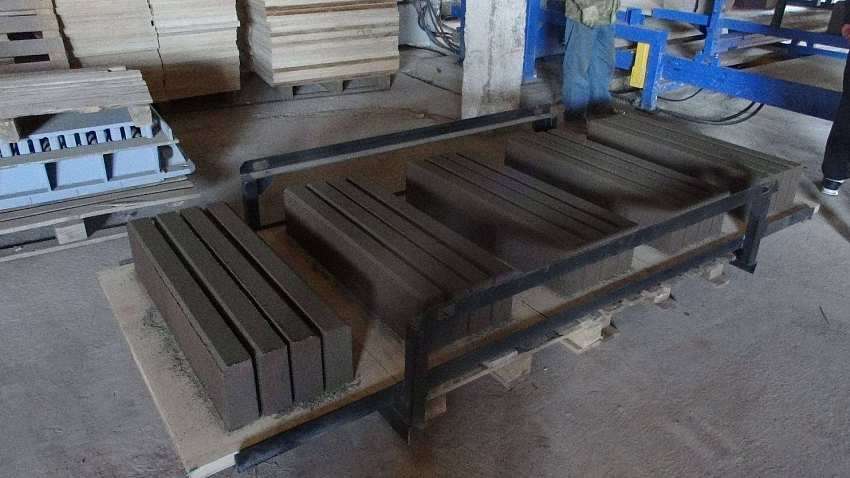

Камень бордюрный 1000×300×150 мм: 100 шт/час

Технические характеристики:

Установленная мощность: 36,2 кВт
Масса: 9 300 кг
Длина: 10.2 м
Ширина: 7.5 м
Высота: 3 м
Режим работы: Автоматический
Гарантия: 2 года
Информация о предоплате: Предоплата 100%

Особенности:

1. Защита от «Человеческого фактора»;
2. Высокое качество продукции за счет применения «ударной вибрации»;
3. Низкая себестоимость выпускаемой продукции;
4. Самый популярный станок для выпуска дорожных бордюров ГОСТ;
5. Лидер продаж с 2009 года в сегменте высокопроизводительных станков.

Оставьте заявку

мы отправим Вам цены, условия и сроки поставки

Имя
Телефон
Электронный адрес
Введён некорректный e-mail
Текст сообщения
Пройдите проверку:*
Поле проверки на робота должно быть заполнено.
Необходимо ваше согласие на обработку персональных данных

Описание

Линия под ключ для производства бордюр, плитки, блоков и пр.
Комплекс для изготовления строительных изделий Рифей-Буран-7,0-750 (где 7,0-конвейер ленточный, длиной 7 метров; 750-бетоносмеситель горизонтальный одновальный, объемом 750 литров)-предназначен для выпуска строительных изделий таких как: стеновые камни, облицовочные камни, тротуарная плитка,кирпич, бордюрные камни и элементы благоустройства, с помощью метода вибропрессования бетонных смесей. <br>
Данная линия оснащена специальным модулем управления, благодаря которому вибропресс "Рифей-Буран" работает в автоматическом режиме, что способствует более высокой производительности, исключению человеческих ошибок, повышается качественный уровень производства строительных материалов. <br>
Функционально весь комплекс (рисунок 1) состоит из следующих частей: <br>
<ul>
    <li> Дозатор компонентов смеси 1. Предназначен для дозирования заполнителя, цемента и воды. </li>
    <li> Смеситель 2. Предназначен для смешивания компонентов смеси. </li>
    <li> Конвейер ленточный 3. Предназначен для подачи готовой бетонной смеси в модуль загрузки смеси. </li>
    <li> Модуль загрузки смеси 4. Предназначен для подачи бетонной смеси в матрицу вибропресса. </li>
    <li> Вибропресс 5. Предназначен для формования бетонных изделий на поддоне. </li>
    <li> Поддоны 6. Предназначены для формования и транспортирования бетонных изделий </li>
    <li> Модуль подачи поддонов 7. Предназначен для смены поддонов в вибропрессе. </li>
    <li> Стеллаж 8. Предназначен для накопления поддонов с готовыми бетонными изделиями и транспортирования их в пропарочную камеру. </li>
    <li> Пульт управления 9. Предназначен для управления работой модуля загрузки смеси, вибропресса, модуля подачи поддонов и установки насосной. </li>
    <li> Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему комплекса.</li>
</ul>
<img width="556" alt="Схема вибропресса Рифей-Буран" src="/upload/img/Схема.png" height="615" title="Схема вибропресса Рифей-Буран"><br>

Изображение Название & Состав Цена
Вибропресс Рифей-Буран
Вибропресс Рифей-Буран

  1. Формующий блок Рифей Буран
  2. Модуль загрузки смеси
  3. Модуль подачи поддонов
  4. Маслостанция
  5. Автоматический пульт управления
  6. Пуансон-матрица (1 шт, стоимостью 140 т.руб.)
  7. Стеллаж (1 шт)
  8. Траверса съёма стеллажей
  9. Поддон технологический (12 шт)

2 720 000 руб.
с учетом НДС 20%
Бетоносмеситель СГ-750
Бетоносмеситель СГ-750

1. Одновальный горизонтальный смеситель СГ-750 (объем 750 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемно-весовой
5. Дозатор цемента - весовой (до 500 кг)
6. Дозатор заполнителя - объемный (до 750 литров)
7. Проточный дозатор воды
8. Пульт управления
9. Руководство по эксплуатации

815 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
Конвейер ленточный КЛ-500-5,0

1. Конвейер ленточный (длиной 5 метров)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации

205 000 руб.
с учетом НДС 20%
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки

Базовый комплект поставки
Изображение Название & Состав Цена
Модуль цветного слоя
Модуль цветного слоя

1. Модуль цветного слоя
2. Пульт управления
3. Комплект сборочно монтажный
4. Руководство по эксплуатации

211 000 руб.
с учетом НДС 20%
Подъёмник (Снижатель) бесстеллажный
Подъёмник (Снижатель) бесстеллажный

1. Модуль загрузки поддонов в подъемник

2. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)

3. Пульт управления (опция)

4. Установка насосная/маслостанция (опция)

от 440 000 руб.
с учетом НДС 20%
Силос цемента СЦ-26
Силос цемента СЦ-26

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. ручная поворотная заслонка

6. вибратор для сводообрушения

7. руководство по эксплуатации

315 000 руб.
с учетом НДС 20%
Конвейер винтовой КВ-6
Конвейер винтовой КВ-6

1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации

215 000 руб.
с учетом НДС 20%
Дозатор заполнителя ДЗ-15
Дозатор заполнителя ДЗ-15

1. Два бункера по 7,5 куб. метров каждый
2. Рама
3.Взвешивающий ленточный транспортер, установленный на 4 тензометрических датчиках
4. Пневмооборудование (пневмораспределитель - 2 шт, блок подготовки воздуха, клапан быстрого выхлопа - 2 шт, манометр, пневмоцилиндр - 2 шт)
5. Вибраторы - 2 шт
6. Тензодатчики - 4 шт
7. Паспорт, руководство по эксплуатации

843 000 руб.
с учетом НДС 20%
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 670 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 960 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 280 рублей/штука

от 280 руб.
с учетом НДС 20%
Рифей-Колун-М
Рифей-Колун-М

1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации

260 000 руб.
с учетом НДС 20%
Дозатор весовой БД-750-Вес
Дозатор весовой БД-750-Вес

1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации

250 000 руб.
с учетом НДС 20%

Дополнительные опции

.

Технические характеристики

Продолжительность одного цикла формования 25-40 сек
Высота формуемых изделий 40-250 мм

Производительность комплекса при изготовлении, шт./час:
камней пустотелых 390х190х188 мм - 600
камней перегородочных 390х190х120мм - 900
камней бортовых БР 100.30.15 - 80
плитки тротуарной “прямоугольная”, 200х100 мм (м2) - 2800(56)

Размеры поддона для формования 1150х600х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Обслуживающий персонал 3-4 чел
Потребляемая электроэнергия:
 Напряжение 380±10% В
 Частота 50 Гц
Установленная мощность 36,2 кВт
Расход воды 50 л/мин
Давление в водопроводной сети 0,3-0,66 Мпа

Габаритные размеры комплекса, мм:
 Длина - 10200
 Ширина - 7500
 Высота - 3000
Масса комплекса 9300 кг

Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90).
Организация производства вибропресса Рифей-Буран

План фундамента

План фундамента Рифей-Буран
