Линия Рифей-Рам-3,5-350-П

1 296 000 руб. с учетом НДС 20%

Камень пустотелый 390х190х188 мм: 270 шт/час
Плитка тротуарная 200х100 мм кв. м: 24 м2/час
Камень бортовой/бордюрный 780×300×150 мм: 60 шт/час

Технические характеристики:

Установленная мощность: 21,6 кВт
Масса: 3300 кг
Длина: 8480 мм
Ширина: 2500 мм
Высота: 2270 мм
Режим работы: механизированный
Гарантия: 1 год
Информация о предоплате: Предоплата 100%

Особенности:

1. Бюджетный вариант профессионального оборудования;
2. Простота в эксплуатации, адаптирован к любому уровню квалификации рабочих;
3. Высокое качество продукции за счет применения «ударной вибрации»;
4. Низкие эксплуатационные расходы;
5. Широкая линейка выпускаемой продукции.

Оставьте заявку

мы отправим Вам цены, условия и сроки поставки

Имя
Телефон
Электронный адрес
Введён некорректный e-mail
Текст сообщения
Пройдите проверку:*
Поле проверки на робота должно быть заполнено.
Необходимо ваше согласие на обработку персональных данных

Описание

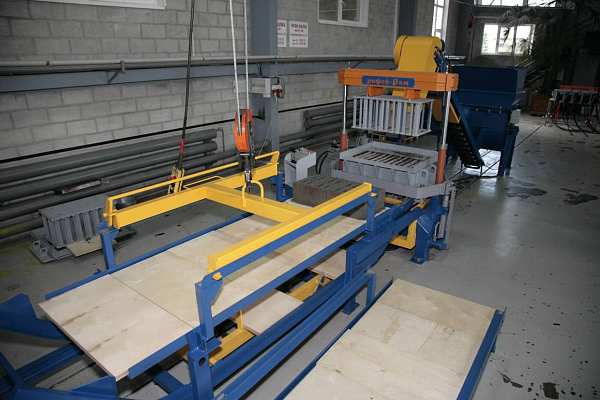

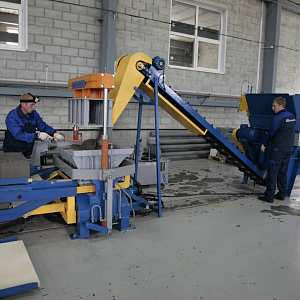

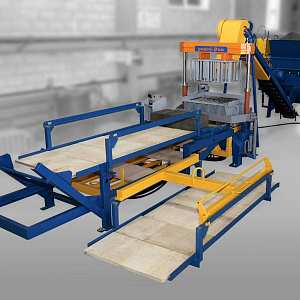

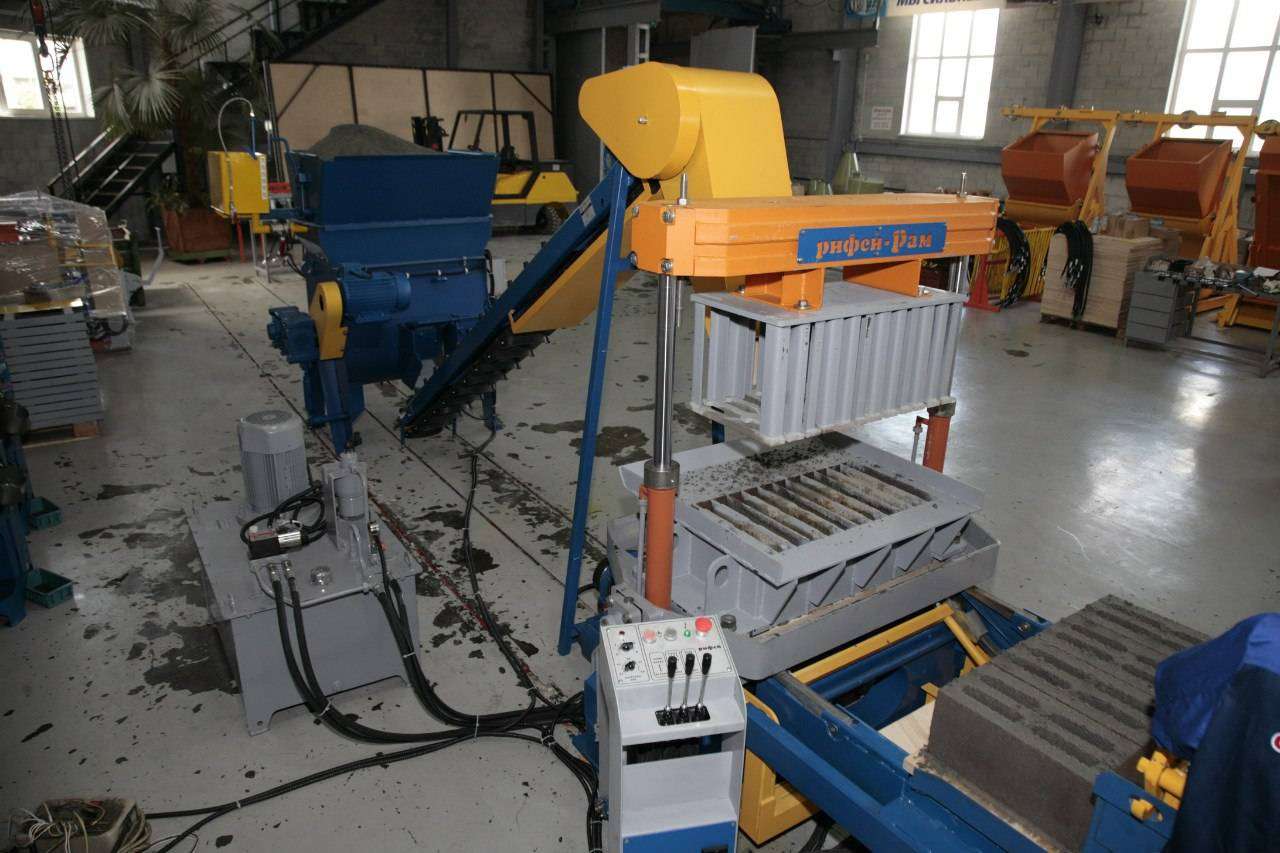

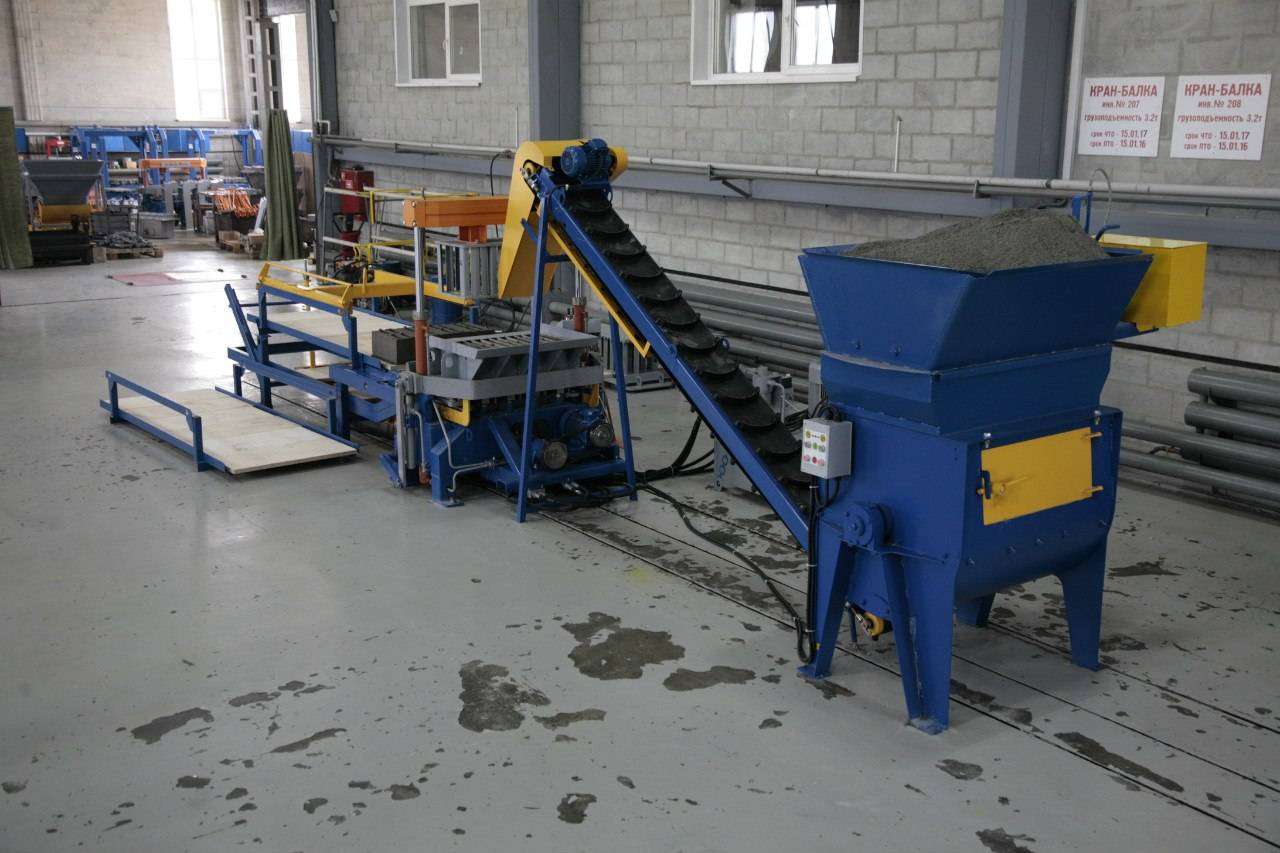

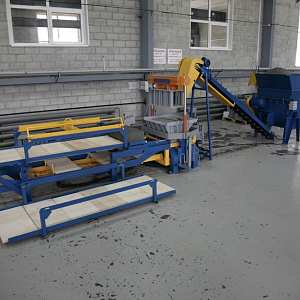

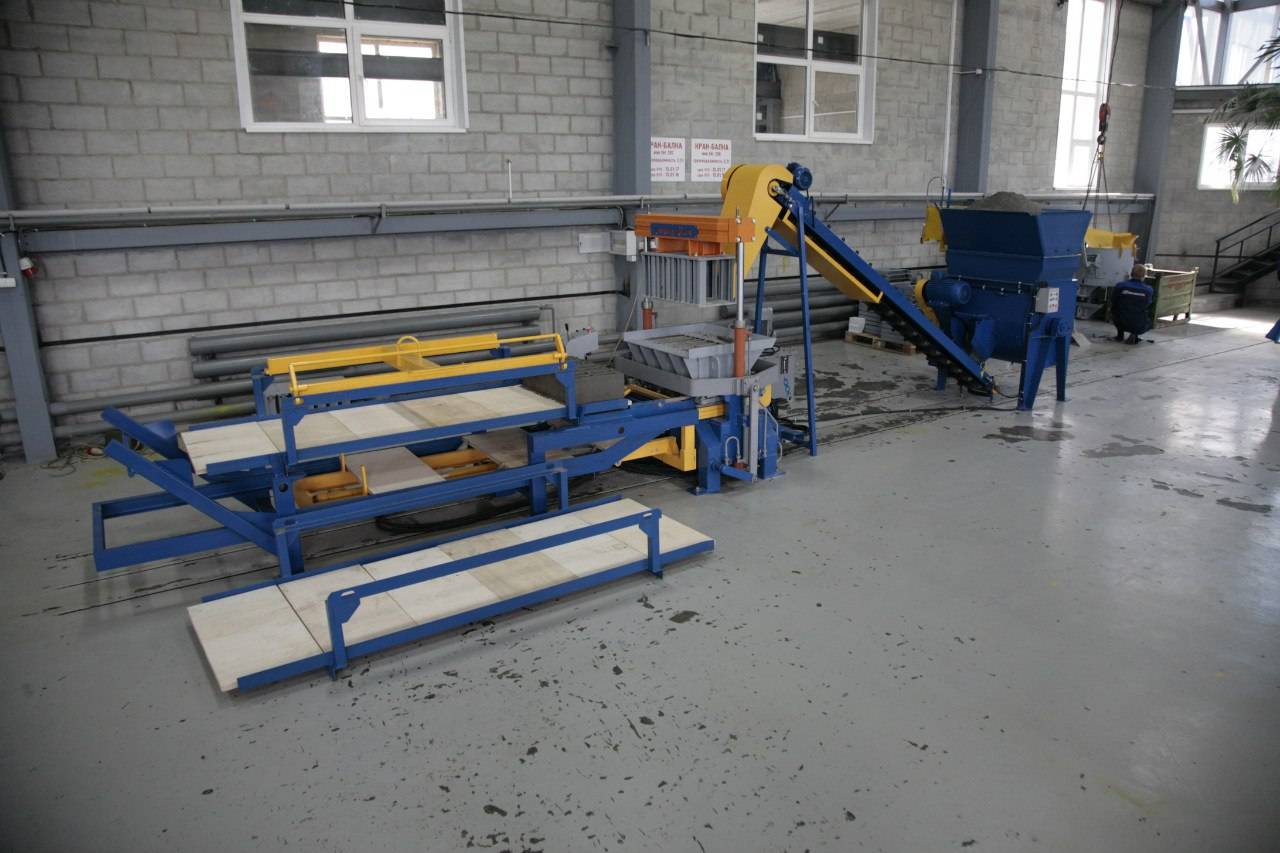

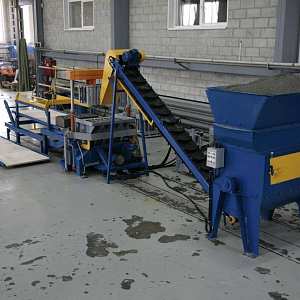

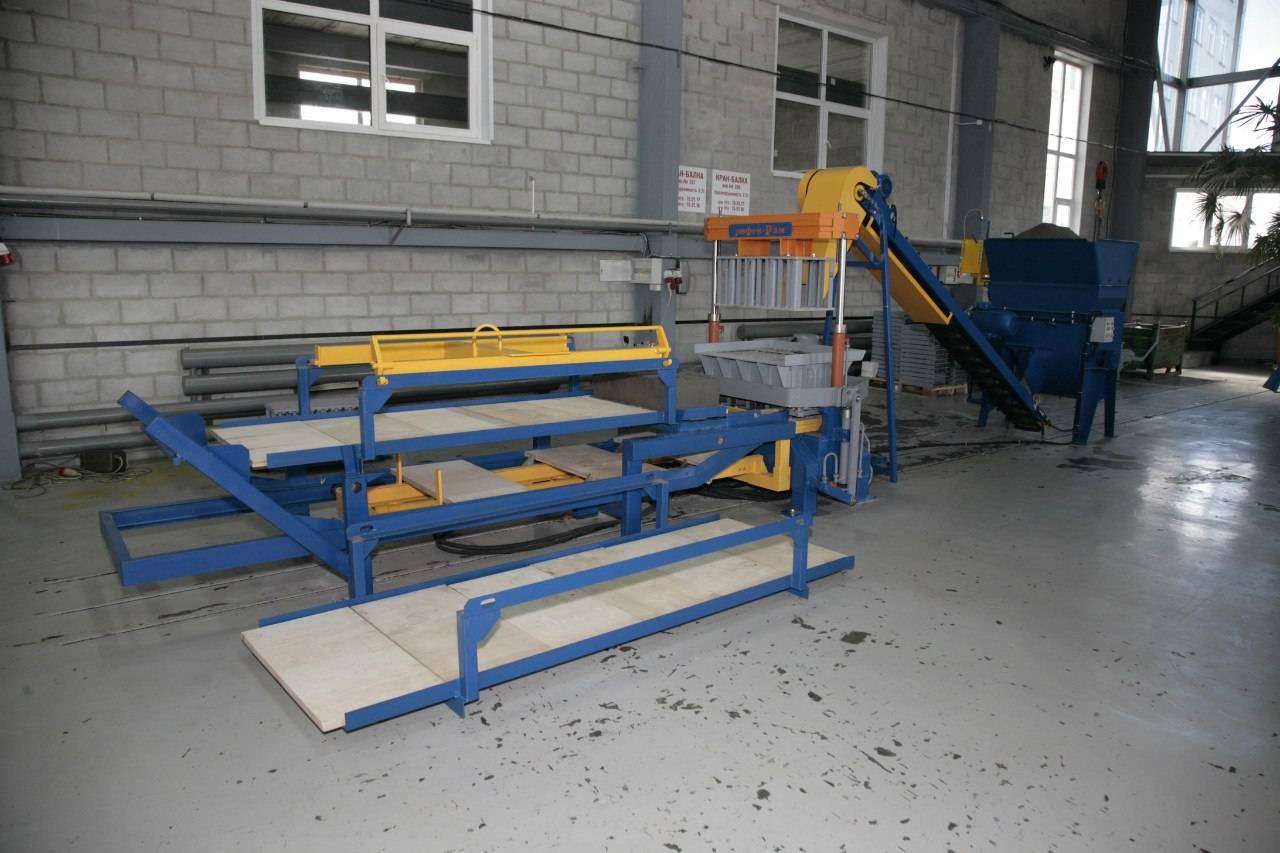

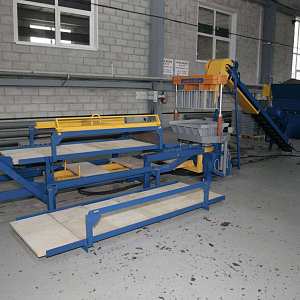

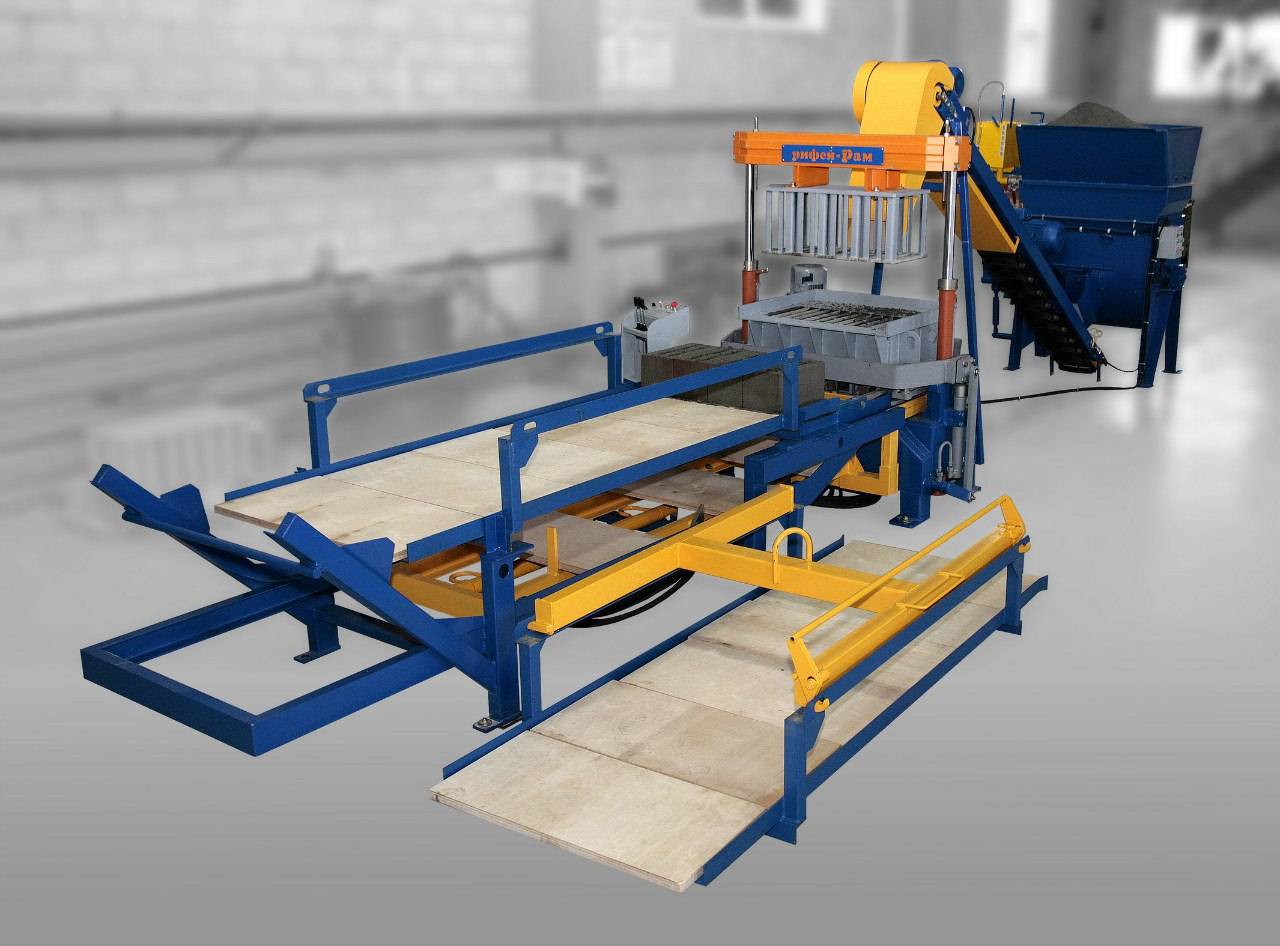

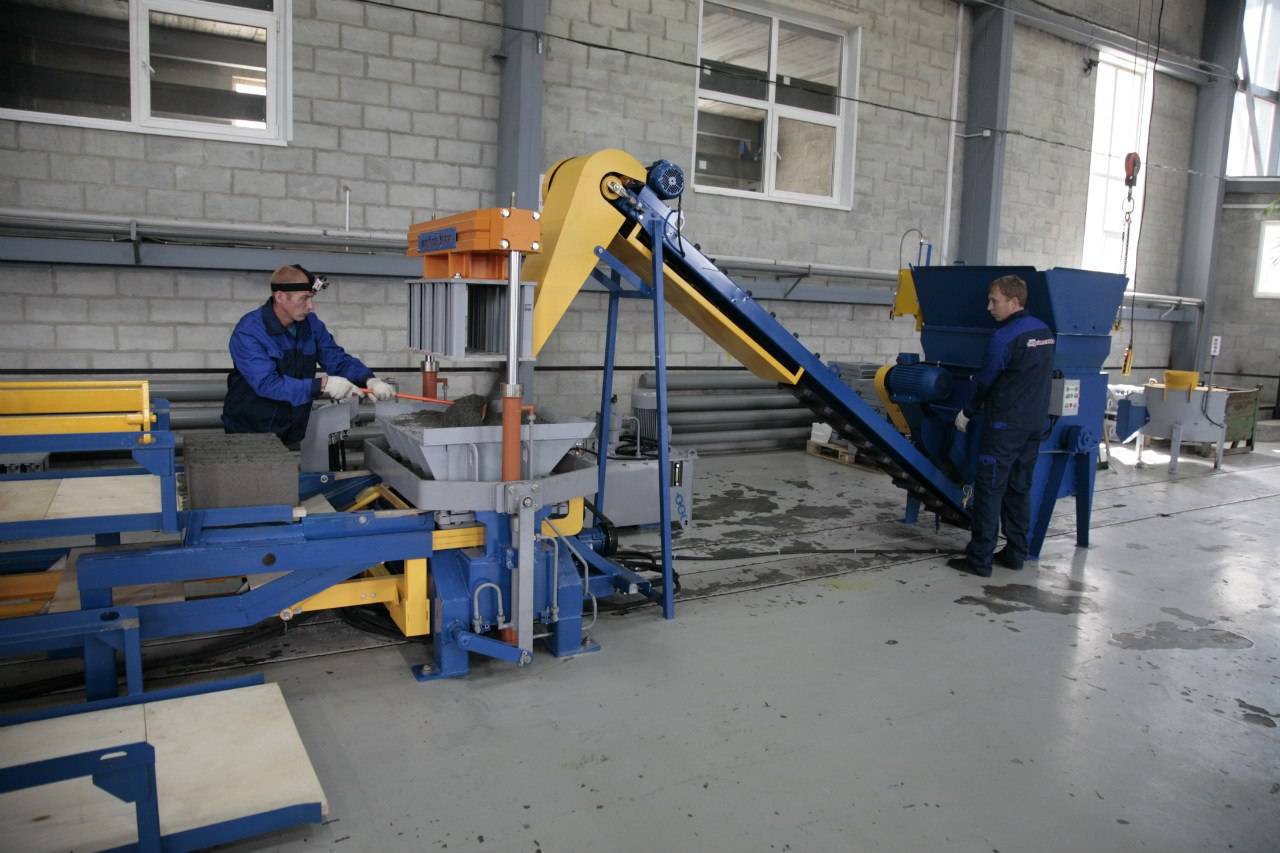

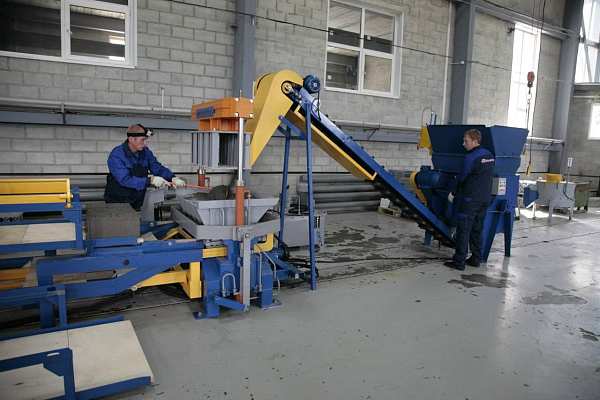

Линия для производства строительных изделий Рифей-РАМ-3,5-350-П (где 3,5-транспортер ленточный, длина 3,5 метра; 350л-бетоносмеситель принудительный, объем 350 литров; П-модуль подачи поддонов) представляет из себя, высокопроизводительный, механизированный вибропресс для изготовления мелкоштучных бетонных изделий различной номенклатуры (стеновые блоки, брусчатка, бордюры, кирпич, теплоблоки и др.) более 100 видов.
Оборудование состоит из следующих механизмов:
  • Смеситель 1 (12). Предназначен для смешивания компонентов смеси;

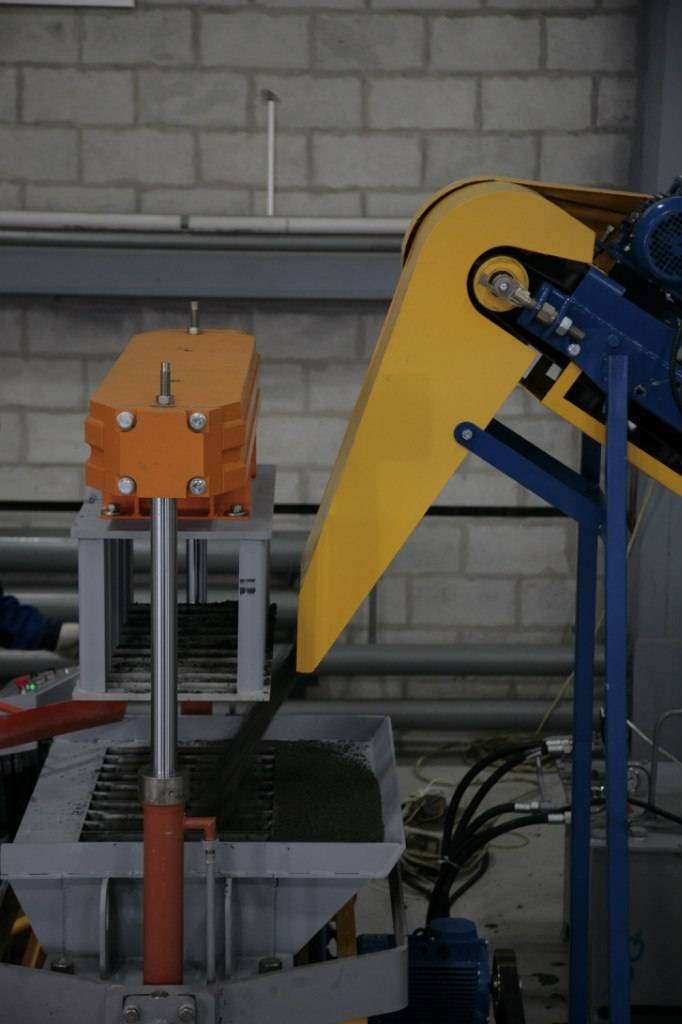

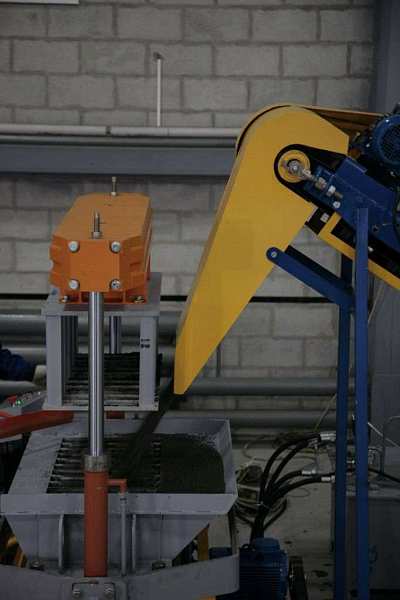

  • Конвейер ленточный 2 со стойкой 3 и лотком 4. Предназначен для подачи готовой бетонной смеси в матрицу вибропресса;

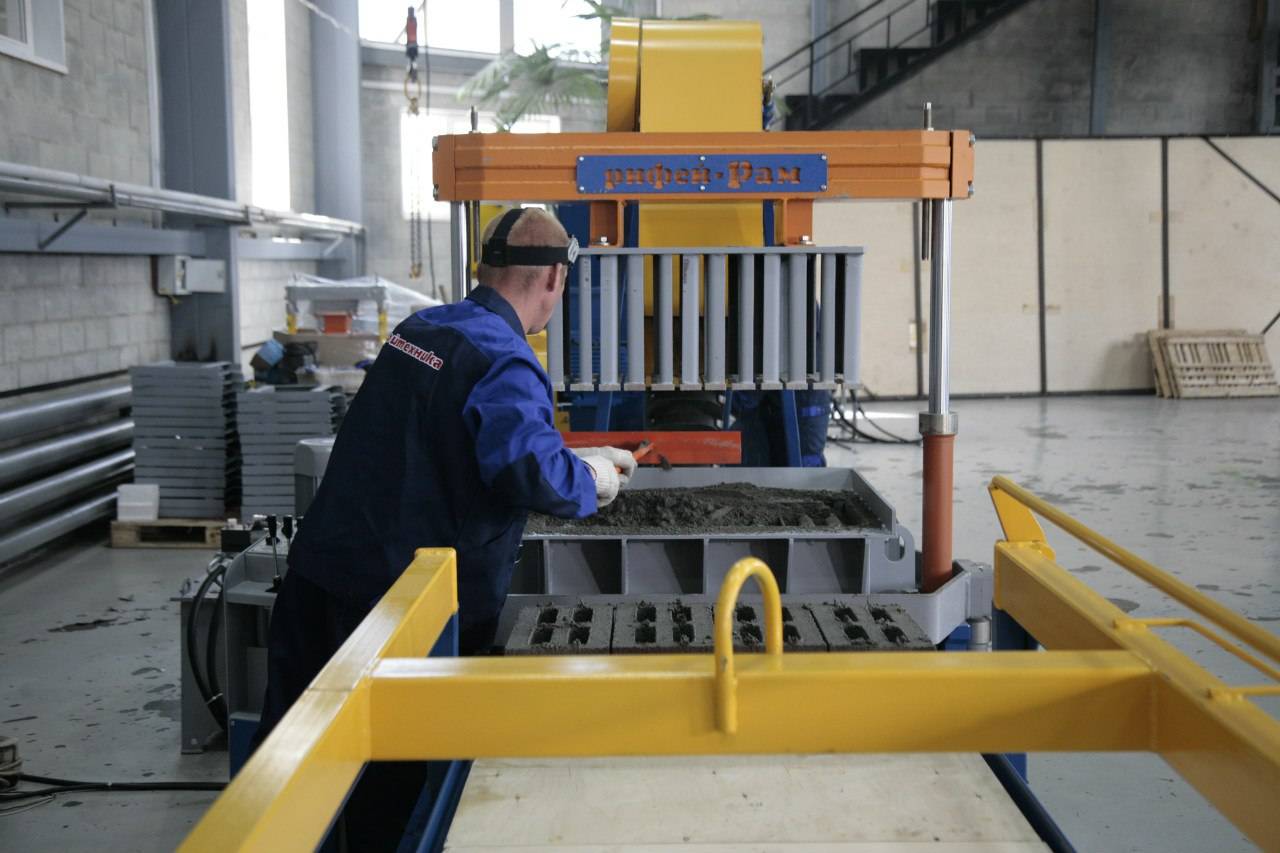

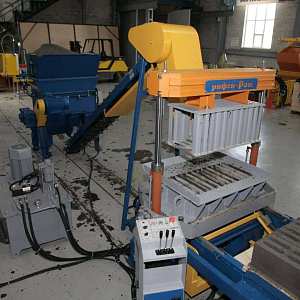

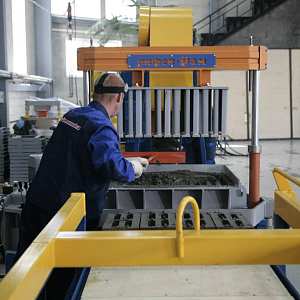

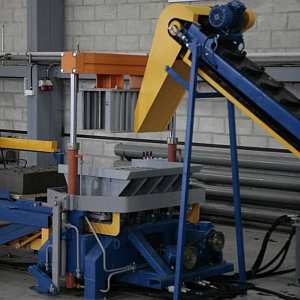

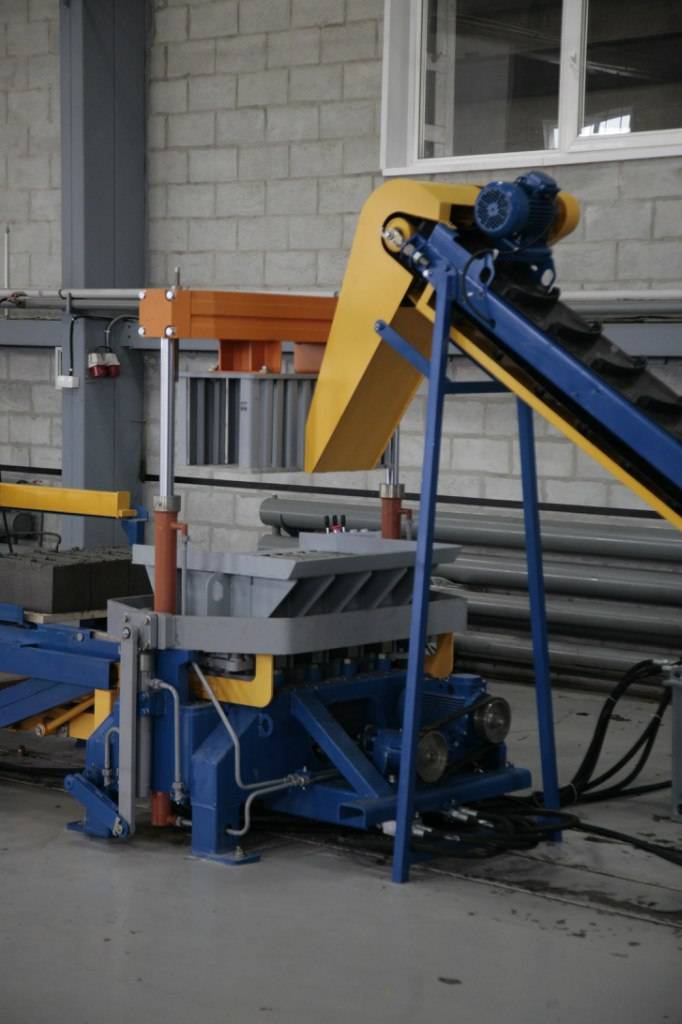

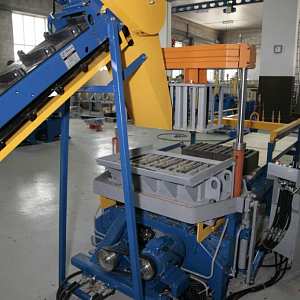

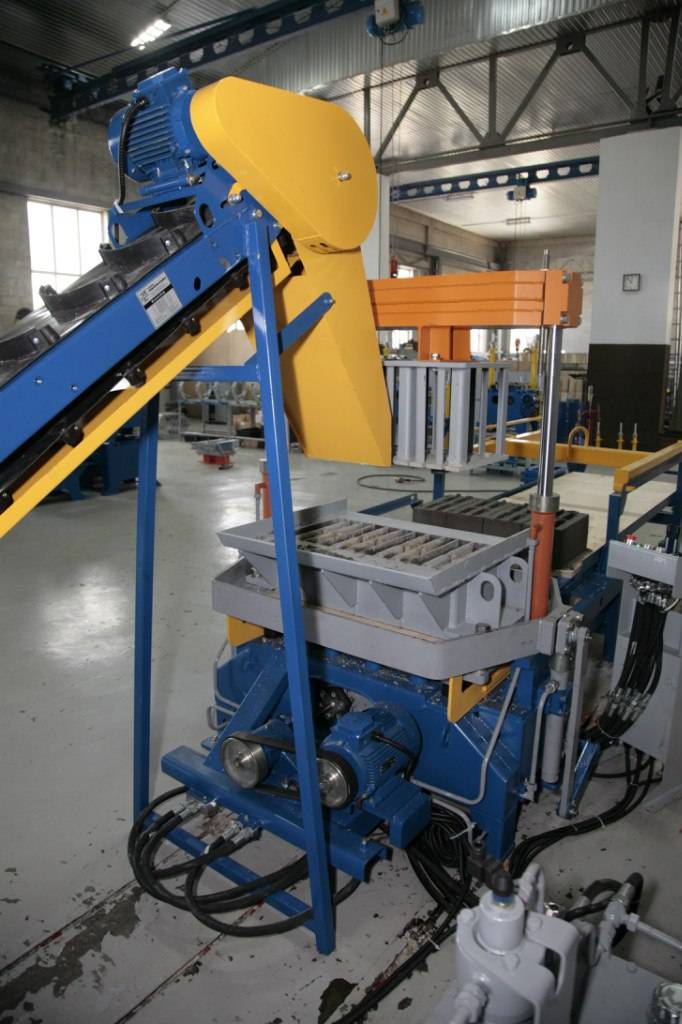

  • Вибропресс 5. Предназначен для формования бетонных изделий на поддоне.
  • Кронштейны поддона 6. Служат промежуточной олорой для поддона с готовыми изделиями при ручном перемещении поддона из вибропресса на стеллаж;
  • Стеллаж с поддонами 7. Предназначен для накопления поддонов с готовыми изделиями и транспортирования их в пропарочную камеру;

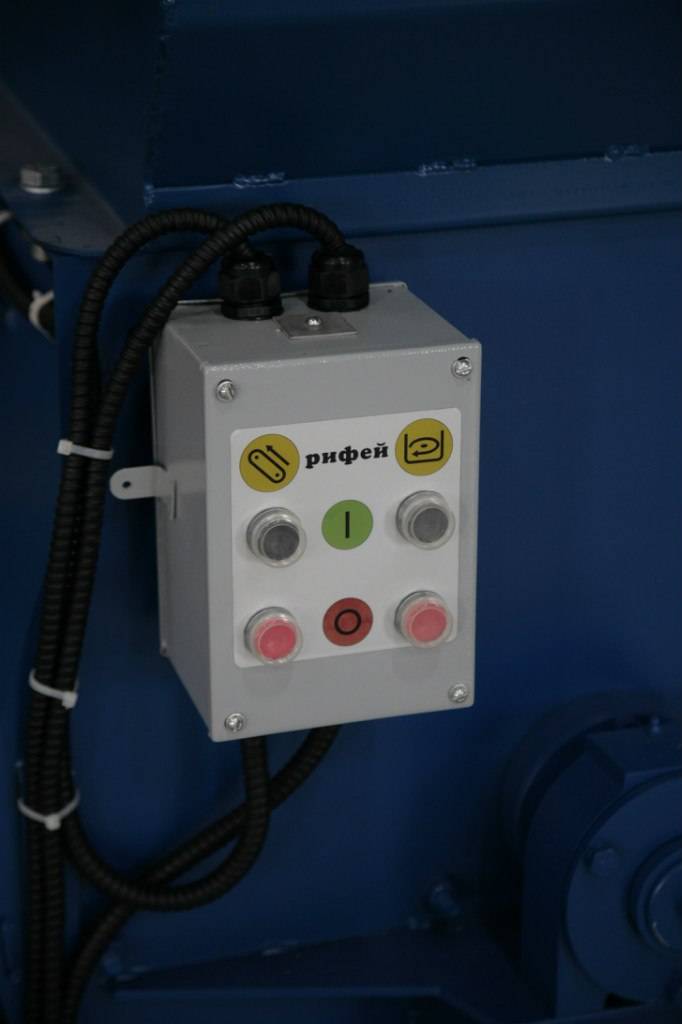

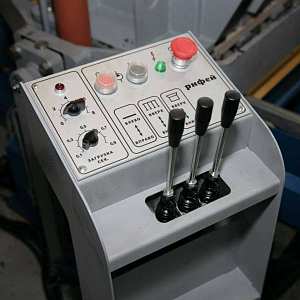

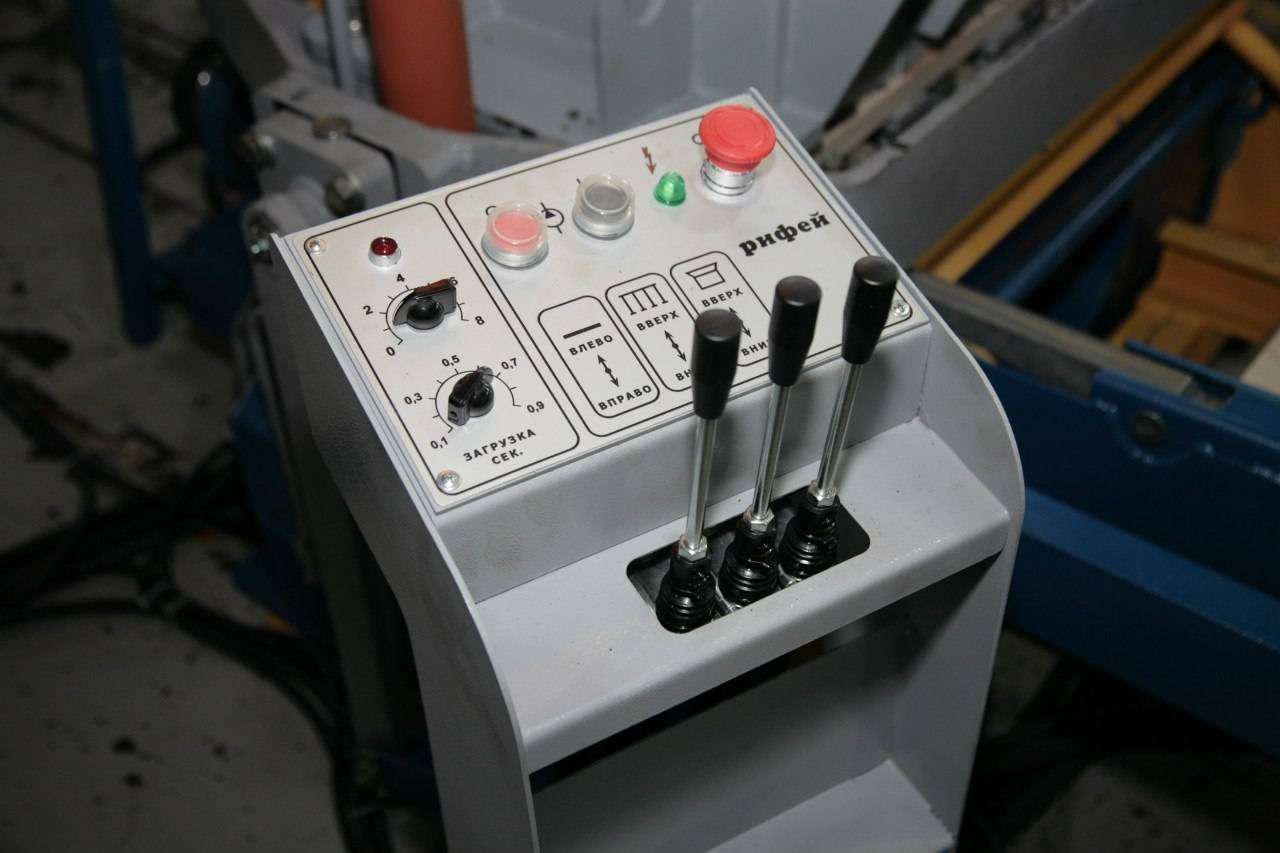

  • Пульт управления 9. Предназначен для управления работой вибропресса, установки насосной, конвейера и модуля подачи поддонов;

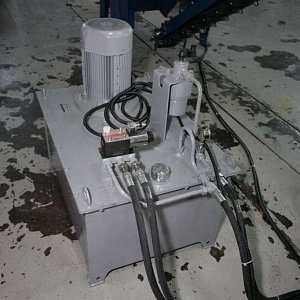

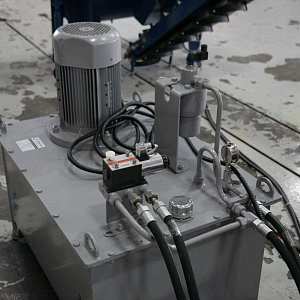

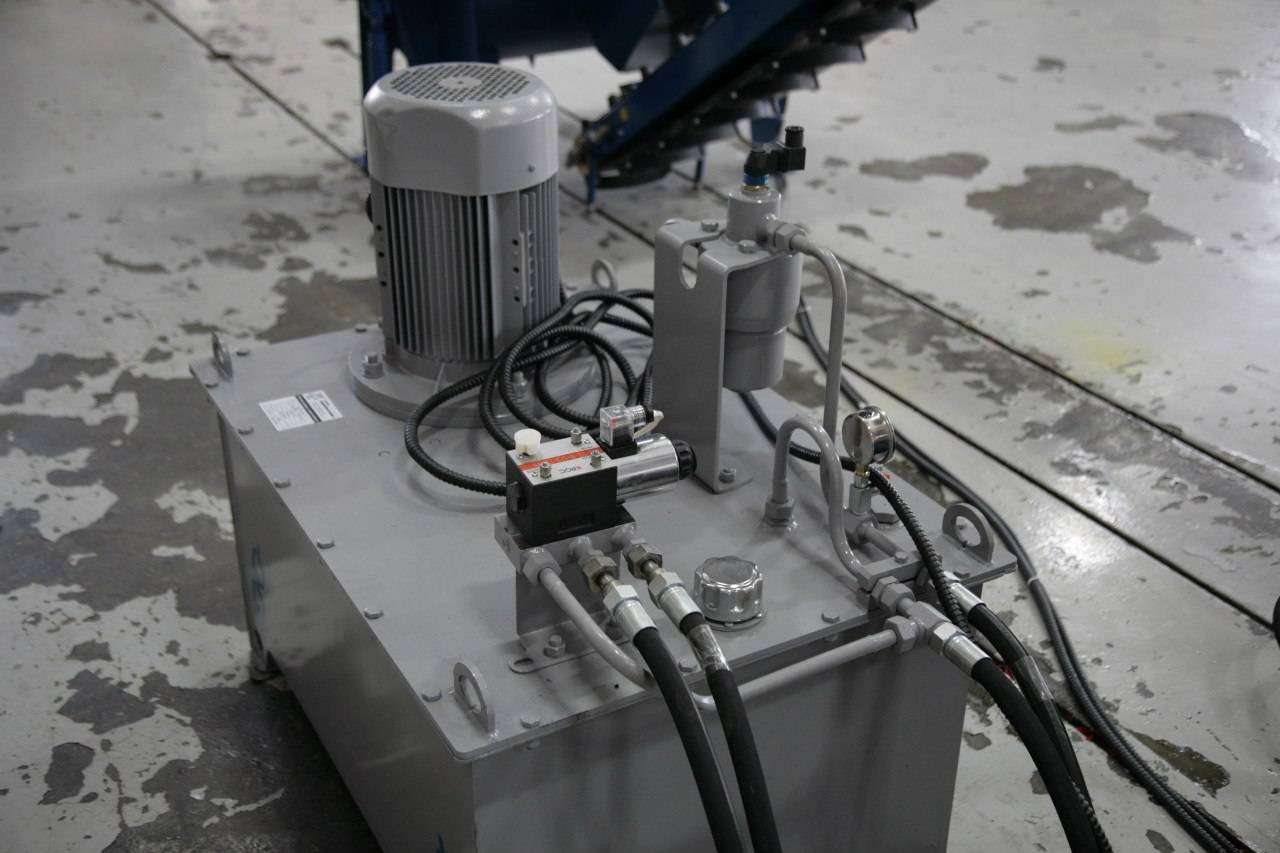

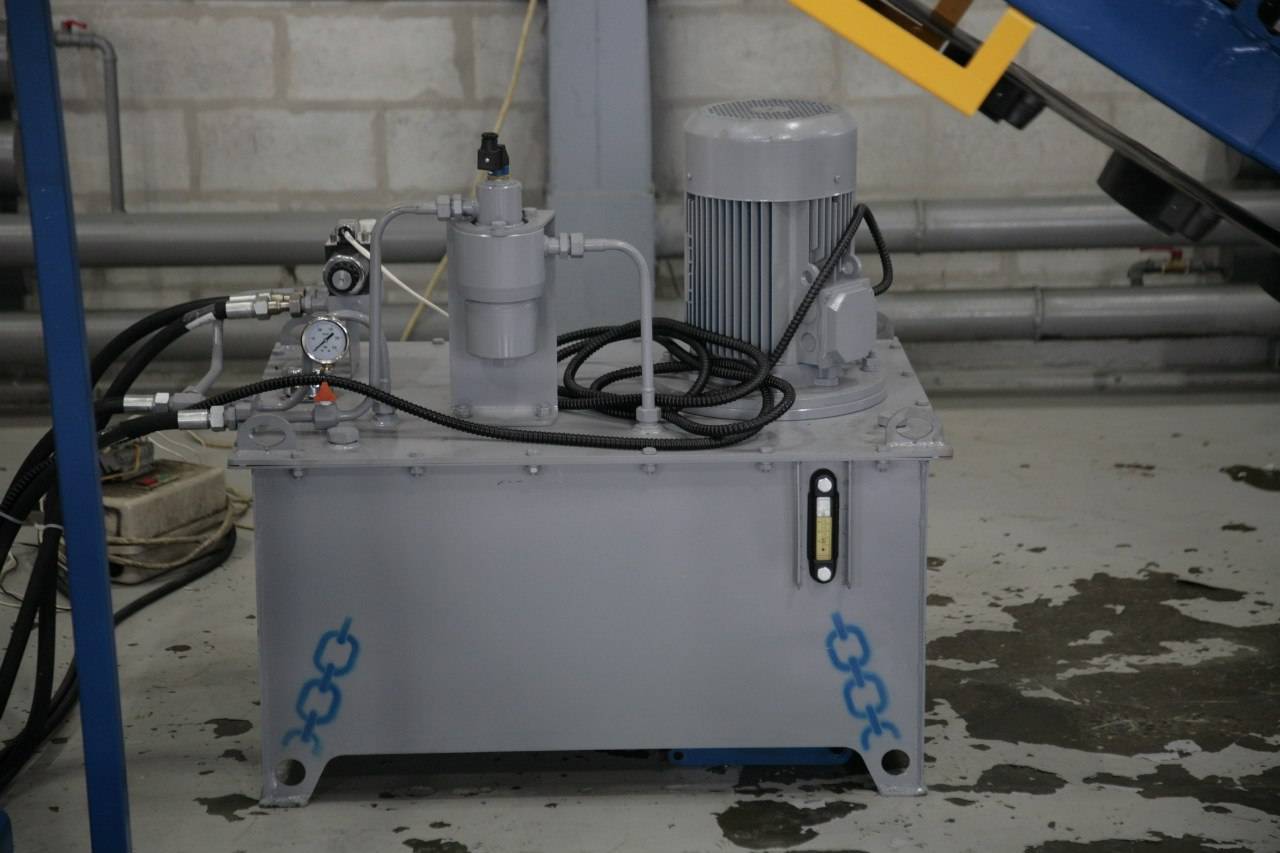

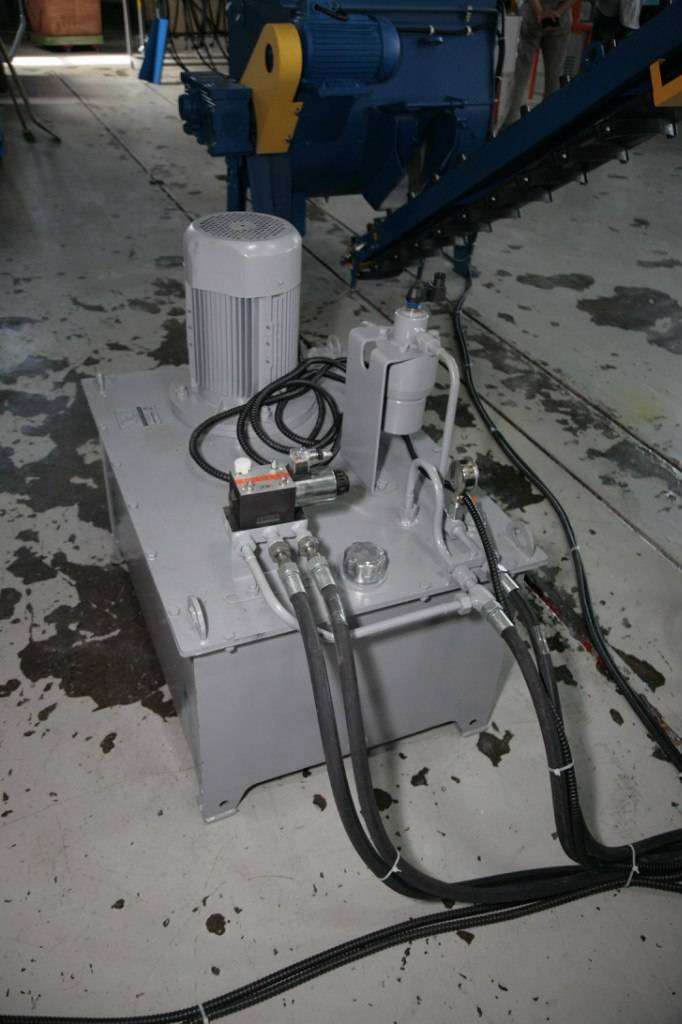

  • Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему вибропресса и модуля подачи поддонов;

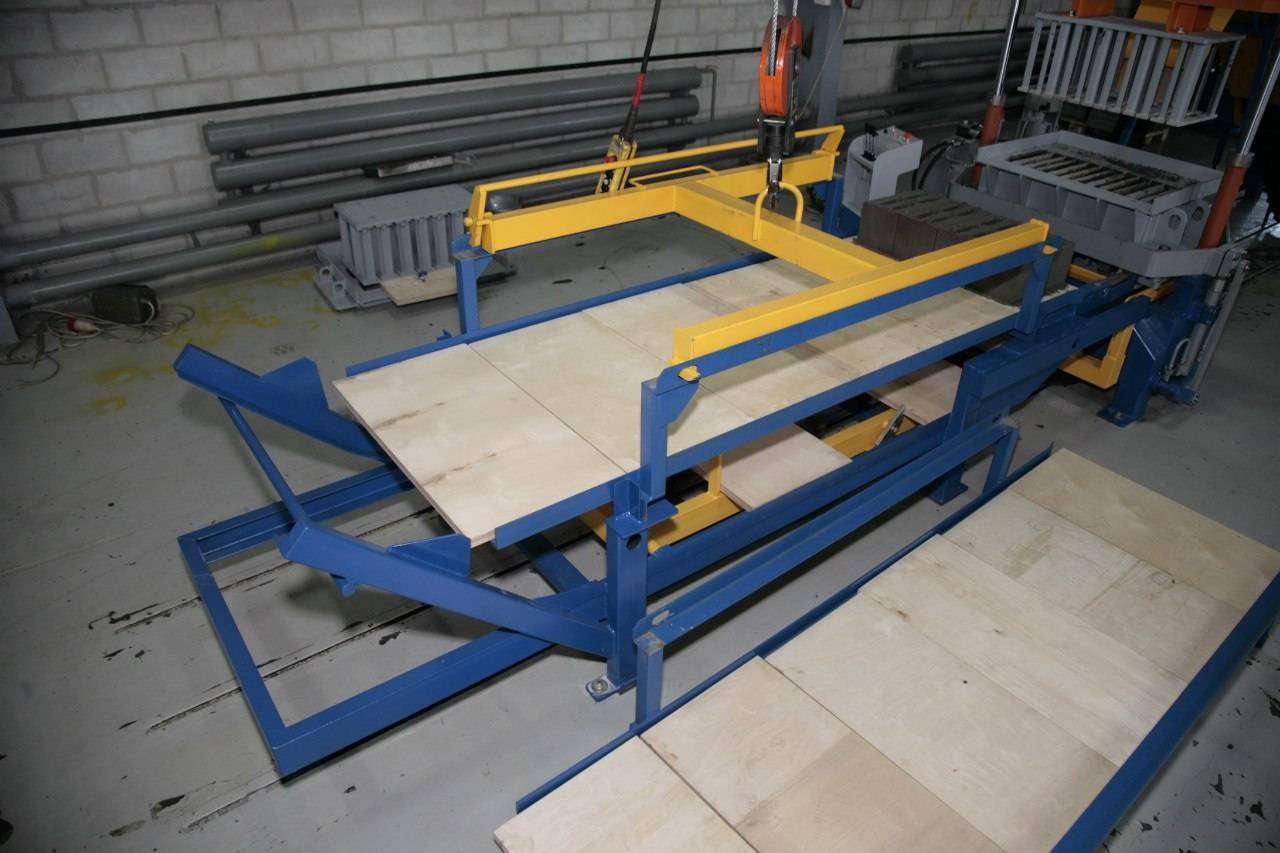

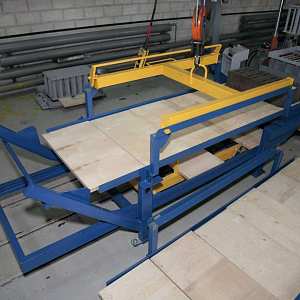

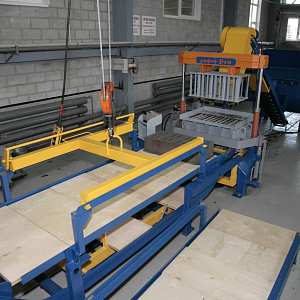

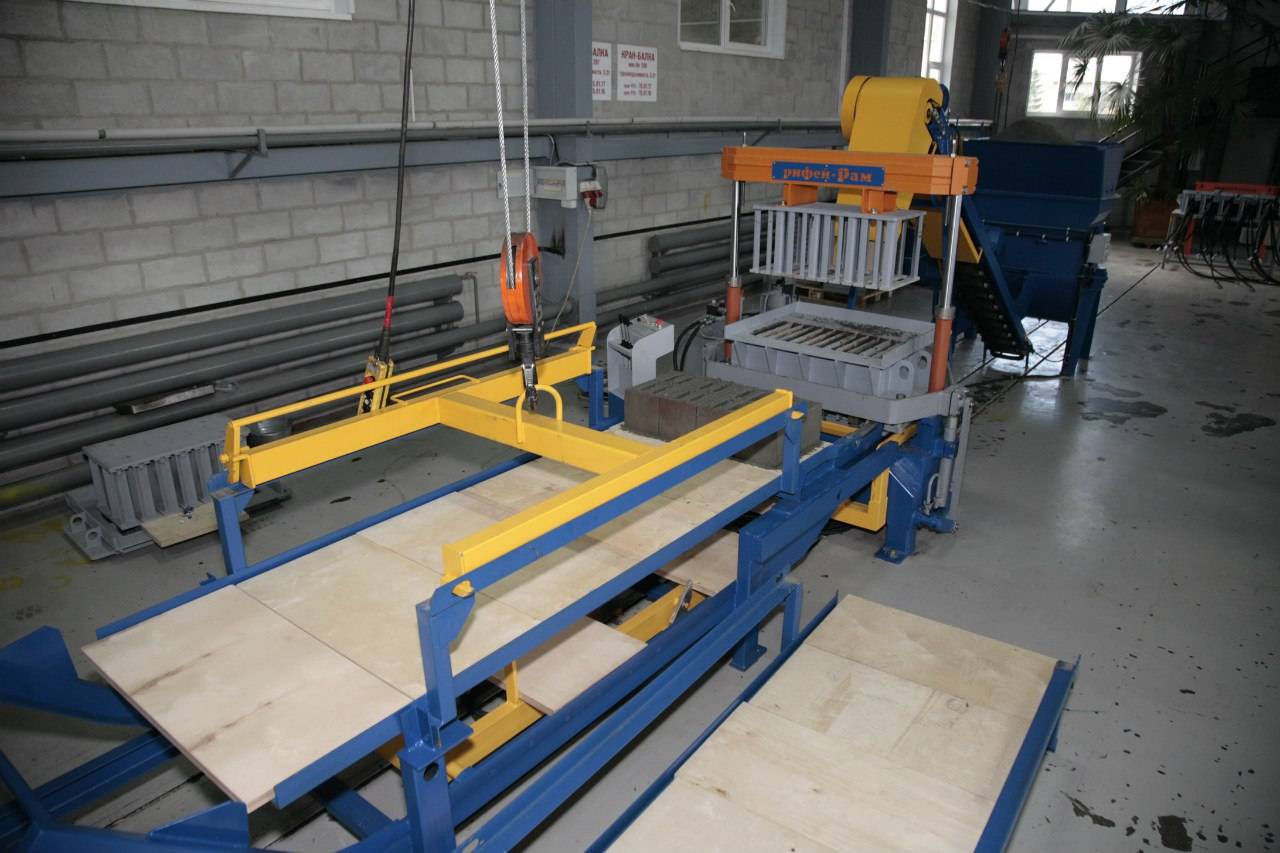

  • Модуль подачи поддонов 11. Предназначен для смены поддонов в вибропрессе и передвижении поддонов с изделиями из вибропресса на стеллаж;
  • Блок дозаторов компонентов 13. Предназначен для дозирования заполнителя, цемента и воды.
Схема вибропресса Рифей-РАМ-350
Изображение Название & Состав Цена
Вибропресс Рифей Рам
Вибропресс Рифей Рам

  1. Вибропресс Рифей Рам
  2. Маслостанция
  3. Пульт управления
  4. Пуансон-матрица (1 шт, стоимостью 95 т.руб.)
  5. Поддон технологический (10 шт)

750 000 руб.
с учетом НДС 20%
Бетоносмеситель СГ-350
Бетоносмеситель СГ-350

1. Одновальный горизонтальный смеситель СГ-350 (объем 350 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемный (дозатор цемента - объемный, дозатор заполнителя - объемный)
5. Дозатор воды

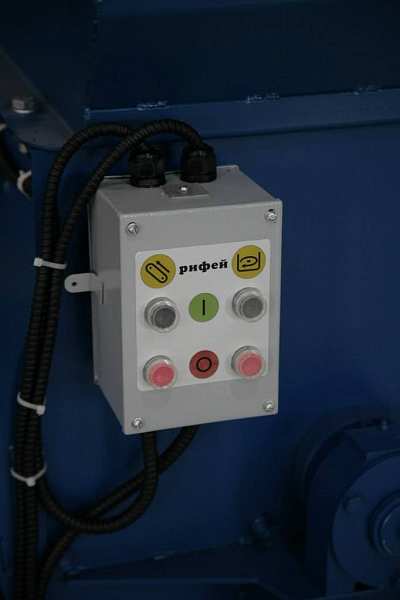

6. Пульт управления
7. Руководство по эксплуатации

315 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-300-3,5
Конвейер ленточный КЛ-300-3,5

1. Транспортер (длиной 3,5 метра)
2. Опора или кронштейн
3. Электрокабели
4. Руководство по эксплуатации

130 000 руб.
с учетом НДС 20%
Модуль подачи поддонов
Модуль подачи поддонов

  1. Модуль подачи поддонов
  2. Стеллаж (1 шт)

99 000 руб.
с учетом НДС 20%
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки

Комплект базовой поставки
Изображение Название & Состав Цена
Дозатор весовой БД-350-Вес
Дозатор весовой БД-350-Вес

1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации

165 000 руб.
с учетом НДС 20%
Конвейер винтовой КВ-6
Конвейер винтовой КВ-6

1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации

215 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации

65 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
Конвейер ленточный КЛ-500-5,0

1. Конвейер ленточный (длиной 5 метров)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации

205 000 руб.
с учетом НДС 20%
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 670 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 960 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 280 рублей/штука

от 280 руб.
с учетом НДС 20%
Рифей-Колун-М
Рифей-Колун-М

1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации

260 000 руб.
с учетом НДС 20%

Дополнительные опции

.

Технические характеристики

Продолжительность одного цикла формования 40-70 сек
Высота формуемых изделий 40-230 мм

Производительность комплекса при изготовлении:
 камней пустотелых 390х190х188 мм - 230 шт./час
 камней перегородочных 120мм - 350 шт./час
 камней бортовых БР 78.30.15 - 50 шт./час
 плитки тротуарной “прямоугольная”, 200х100 мм - 1200 шт./час (24 м2)

Размеры поддона для формования 900х450х30 мм
Размеры зоны формования на поддоне 800х450 мм
Обслуживающий персонал 2-3 чел

Потребляемая электроэнергия:
 напряжение 380±10% В
 частота 50 Гц
 установленная мощность 21,6 кВт
Расход воды 20 л/мин
Давление в водопроводной сети 0,3-0,6 Мпа

Габаритные размеры комплекса:
 Длина - 8480 мм
 Ширина - 2500 мм
 Высота - 2270 мм
Масса комплекса 3300 кг

Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.
Организация производства Рифей-РАМ


План фундамента


План фундамента Рифей-РАМ-350
План фундамента Р-РАМ-350
